绝缘脉冲测试仪与集成设备建立连接时需注意哪些事项

集成商在首次开发锂电池短路检测设备时，如果对Hipot测试仪——绝缘脉冲测试仪的使用不甚了解的话，在进行联调的时候，工程师可能会经常遇到绝缘脉冲测试仪与集成设备通讯不上的情形。为避免上述这种情况，请注意以下几点：

1. 仪器和上位机选择的串口号确认一致

2. 仪器的通信地址须默认为：2； 仪器波特率默认为：9600

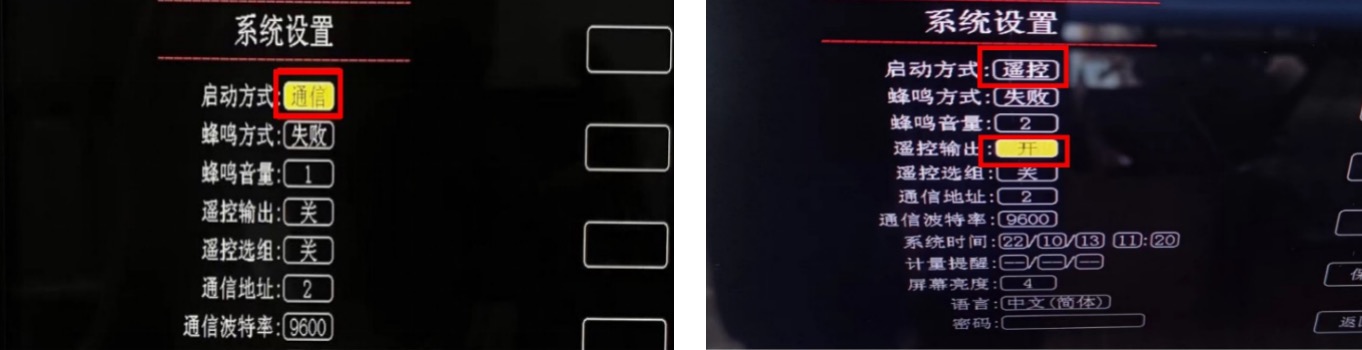

            若使用RS232通讯，启动方式默认为：通信（ 如图1）

            若使用IO通讯，启动方式默认为：遥控  遥控输出：开（如图2）


                                                     图1                                                                                        图2

        3. 使用网口转串口模块时，前端发送指令给模块后，模块转发的指令必须和原来的一致


文：Dougall Wang
