电池短路检测中出现的寄生电容是如何产生的

        绝缘脉冲测试仪的测试表笔端如果有盘绕、堆叠、线路过长现象时，测试电路中可能会容易形成寄生电容。



       寄生电容相当于将一个电容接在交流电路（仪器测试端）中。所谓寄生，就是原本没有在那个地方设计电容，但由于布线之间总是有互容，好似是寄生在布线之间的一样，所以叫寄生电容，亦称杂散电容，这使得仪器在空测（表笔两端不接触电池）时，可能会出现判定为OK的异常现象（如下图所示），而正常情况下仪器应显示为OPEN/开路。

       若遇到上述问题，我们应首先从仪器端和集成设备联接端检查以下几个方面：

        一、仪器端排查点
               1. 首先将测试表笔拔掉（必要时也可将跟上位机联接的通讯线拔掉）

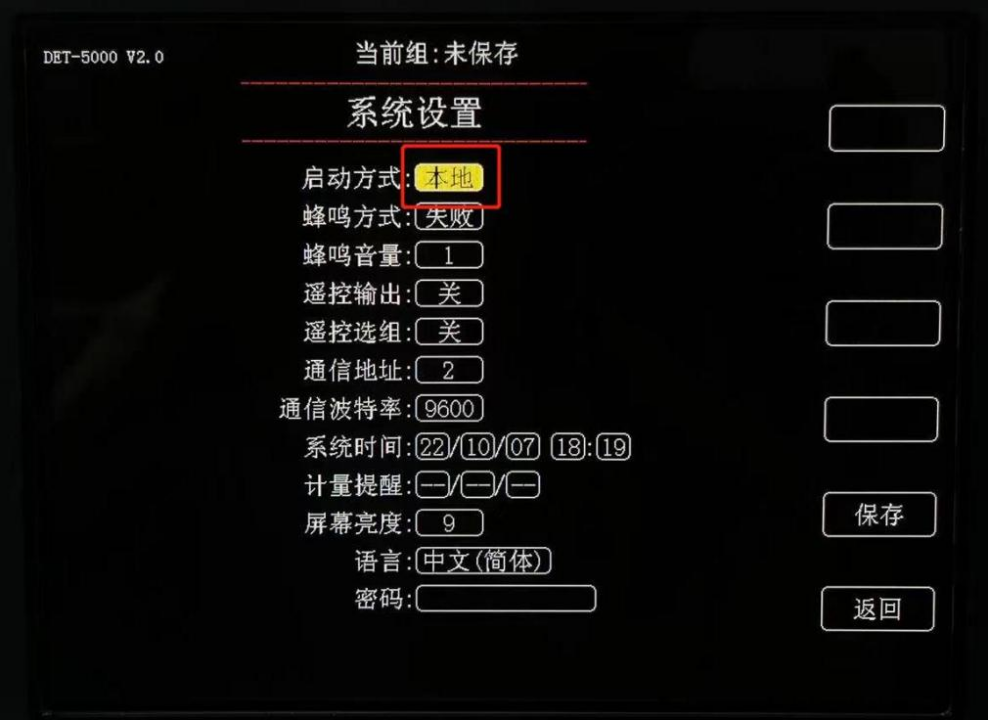

               2. 将启动方式切换为【本地】（手动测试），如下图所示

               3. 按“Start”按钮，确认是否出现空测时报OK的现象

      二、设备连接端排查：
             1.  通讯线

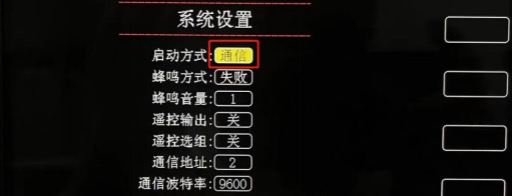

                ①连接通讯线后，通过切换启动方式【本地】或【通讯】进行测试
                ②按Start键进行空测，确认仪器是否会出现报OK的现象

             2. 测试表笔
                ①连接测试表笔（若设备内测试线不是原装线，可分批测试不同的测试线做对比），通过切换启动方式【本地】或【通讯】进行测试
                ②按Start键进行空测，确认仪器是否会出现报OK的现象


         在排查时，若出现上述现象，很有可能是因为出现了测试线盘绕、堆叠、线路过长或者集成上的接触器有问题所致。

        一般情况下，仪器标配的测试表笔长度为1.5m～3m。测试时，应分开走线、避免两条线盘绕或缠绕在一起。若仪器周边有较强的电磁干扰时，最好使用屏蔽层。


        如果经以上调整后，仍无法排查出仪器空测时出现OK判定（如上图所示）的真正原因，也可按下面这个方法操作：

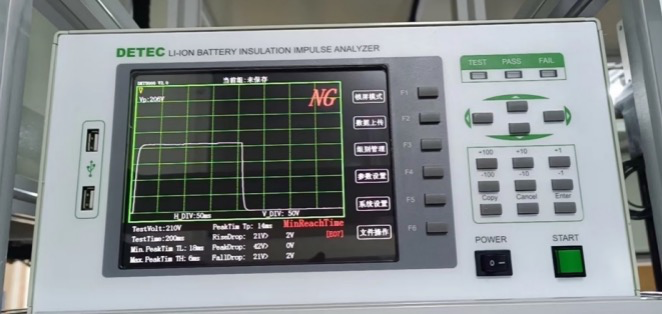

        可多次空测并统计TP值（由于出现寄生电容时tp值比测试正常电芯的tp值小），通过设置TL（最短充电时间限制），使空侧报OK的情况以E07(最短测试时间)判定（如下图所示），就可以把这种情况跟正常测试区分开。



文：Anthony Yang
